原理，結構
通過檢測流體流動時對超聲束(或超聲脈沖)的作用，以測量體積流量的儀表。造紙廠污水流量計由主機和外貼式傳感器組成，只需將傳感器粘貼在管道表面即可完成各種液體的流量測量，與其它類型流量計它無需斷管斷流，安裝便捷。
應用
廣泛應用于自來水、供暖、水利、冶金、化工、機械、能源等行業,可以用做生產監測、水平衡調試、熱網平衡調試、節能監測。
特點
●新建大型管道無實流校驗參數時最優選擇
●可測量非導電液體
●DN15~DN6000mm管道的測量可由一組主機和若干對傳感器配合完成
●無流動阻擾測量，無管道壓力損失
●自動記憶前512日、前128月、前10年累計流量,自動記憶前64次通斷電時間及流量,自動記憶前32日流量計的工作狀態是否正常
●支持熱量測量，配接溫度傳感器，可實現熱量測量。
●支持SD卡存儲器，可實現數據的存儲。
技術參數
| 主機 | |||||
| 原理： | 超聲波時差原理 | ||||
| 精度： | 優于±1% | ||||
| 顯示： | 可連接2×10背光型或者2×20字符型液晶顯示器 | ||||
| 信號輸出： | 1路4~20mA電流輸出，阻抗0~1K,精度0.1% | ||||
| 1路OCT脈沖輸出（脈沖寬度6~1000ms,默認200ms) | |||||
| 1路繼電器輸出 | |||||
| 信號輸入： | 3路4~20mA電流輸入,精度0.1%, | ||||
| 可采集溫度、壓力、液位等信號并顯示（限FU30A） | |||||
| 可連接三線制PT100鉑電阻，實現熱量測量 | |||||
| 數據接口： | 隔離RS485串行接口，支持MODBUS協議 | ||||
| 應用管道 | |||||
| 管材： | 鋼、鑄鐵、銅、鋁、等，允許有內襯 | ||||
| 水泥管、PVC、玻璃鋼 | |||||
| 直管段： | 上游10D，下游5D,距泵出口30D(D為應用管管徑) | ||||
| 管內徑： | 15~100mm（適配KU1，KUH1傳感器） | ||||
| 50~700mm（適配KU2，KUH2傳感器） | |||||
| 300~6000mm（適配KU3，KUH3傳感器） | |||||
| 工作環境 | |||
| 溫度： | 主機﹣20~60℃；傳感器:﹣30~160℃ | ||
| 濕度： | 主機85%RH；流量傳感器:可浸水工作，水深﹤2m(注:傳感器灌膠后) | ||
| 電源： | DC8~36V或AC85~264V | ||
| 功耗： | 1.5W | ||
| 測量介質 | |||
| 溫度： | 溫度：﹣30~160℃ | ||
| 溫度：﹣30~160℃ | |||
| 濁度： | 10000ppm且氣泡含量小 | ||
| 流速： | 0~±10m/s | ||
| 適用介質： | 水 | ||
| 海水 | |||
| 預處理過的污水 | |||
| 酸液 | |||
| 堿液 | |||
| 酒精，飲料 | |||
| 油類 | |||
FU造紙廠污水流量計

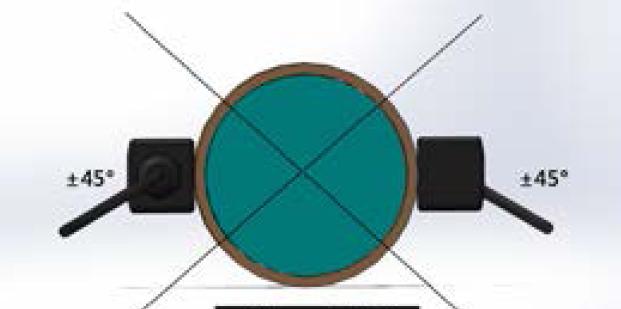

測量組成圖

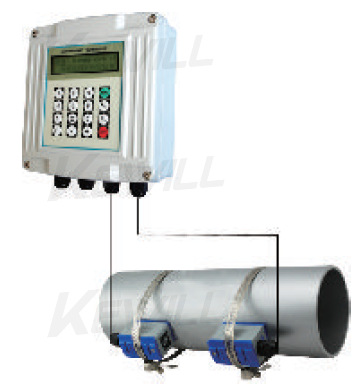

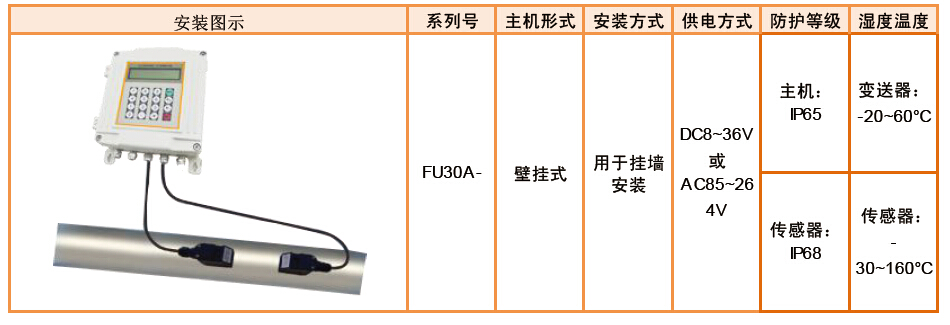

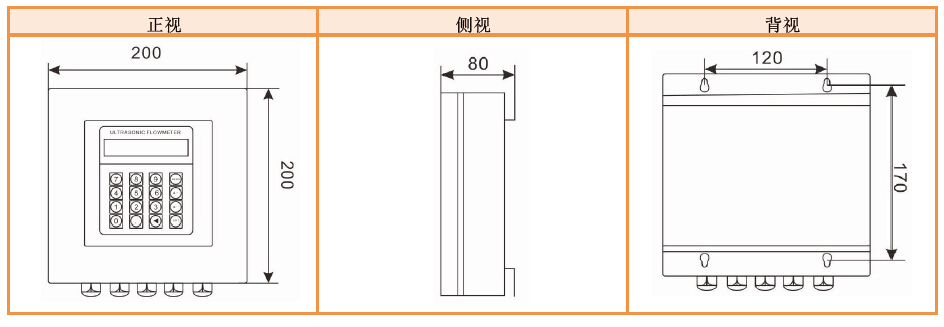

FU30A-壁掛式

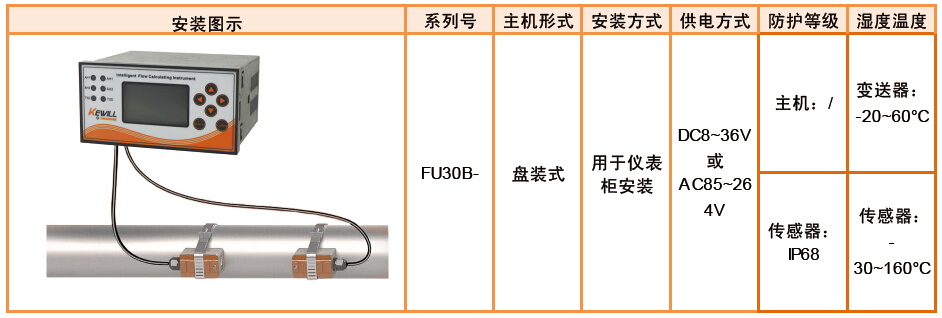

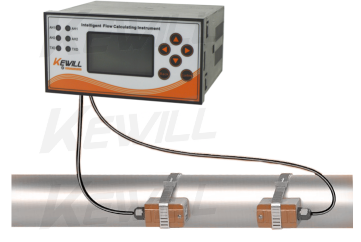

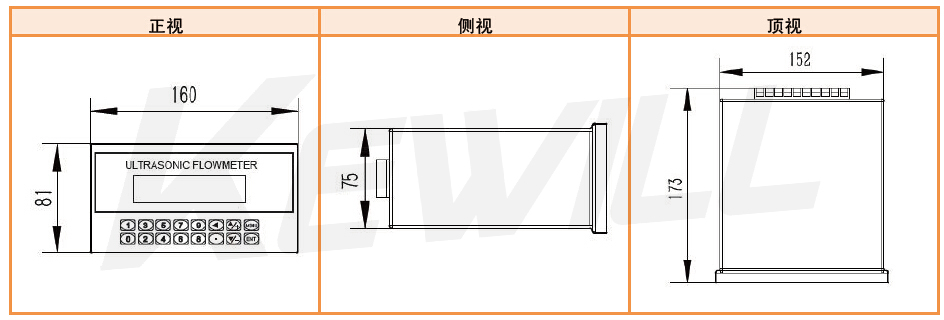

FU30B-柜內盤裝式

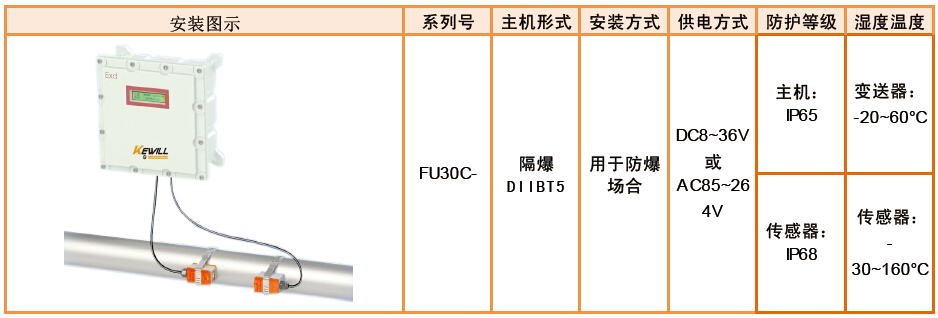

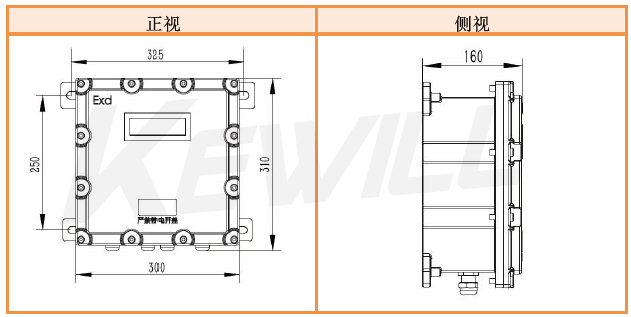

FU30C-柜內盤裝式

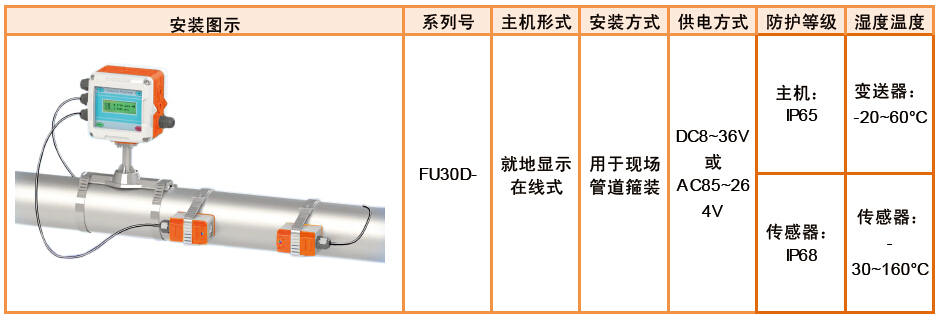

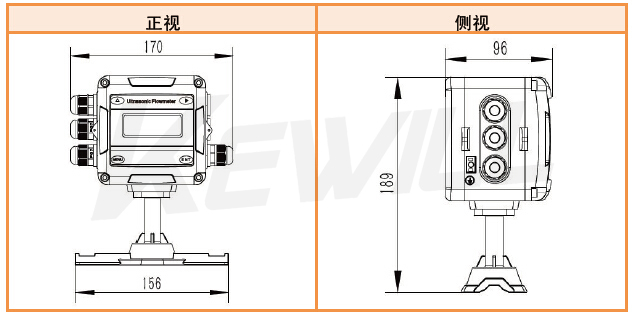

FU30D-就地在線式

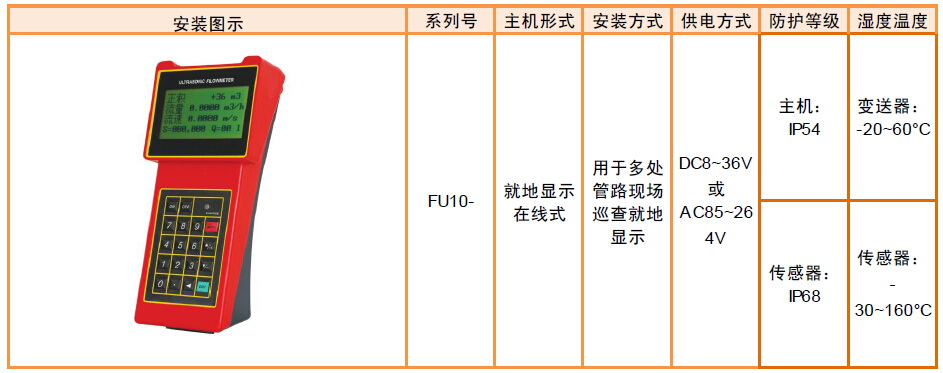

FU10-手持式

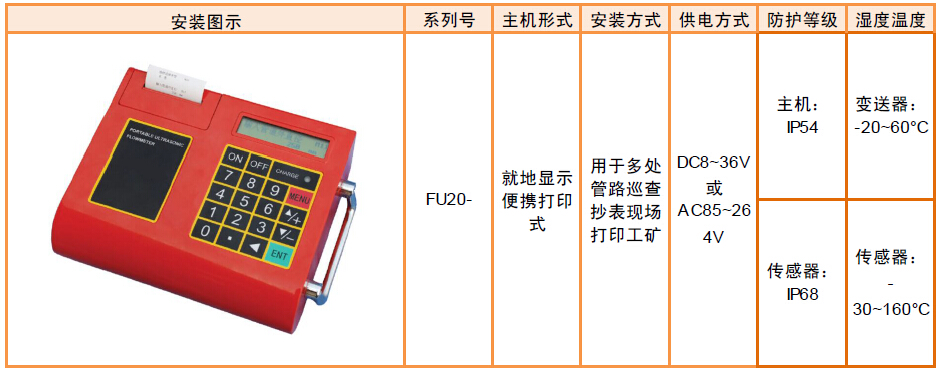

FU20-便攜打印式

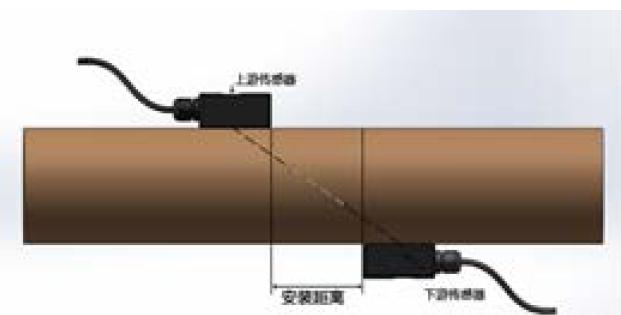

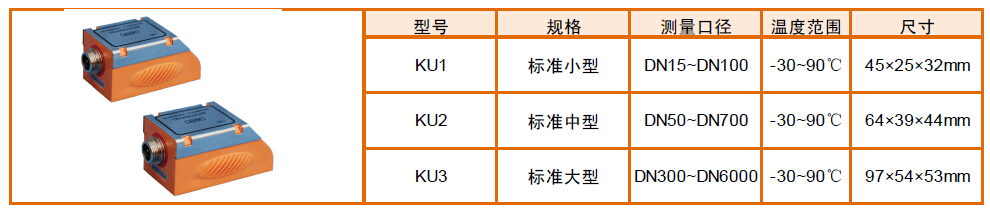

標準型流量傳感器

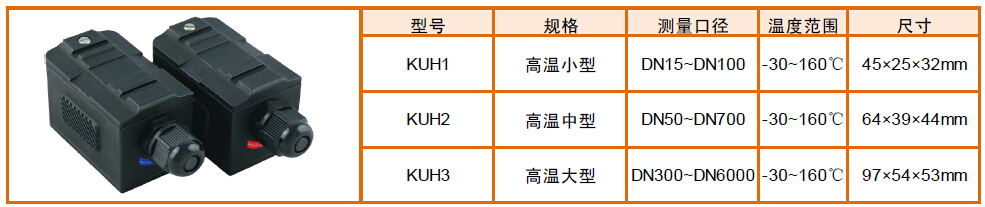

高溫型流量傳感器

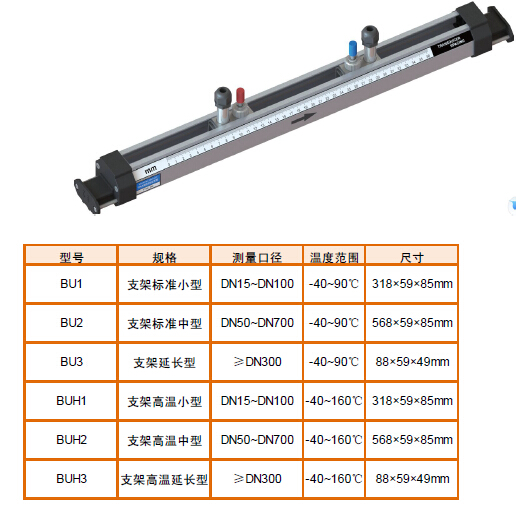

支架型流量傳感器
SD卡存儲器選配
SD卡數據存儲器實現了超聲波流量計測量數據的海量存儲,解決了壁掛式流量計測量數據存儲、讀取及處理不便的問題,可完全替代人工秒表、無紙記錄儀.
測量數據可以使用以下四種”流量數據分析、統計軟件”來處理.包括制表、統計、數據分析、打印報表、制作流量曲線等功能.
SD卡記錄的原始數據
軟件導入數據

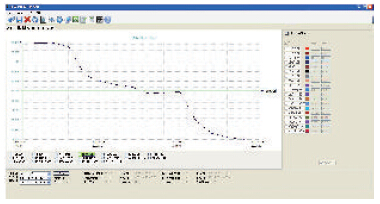

軟件生成的瞬時流量曲線

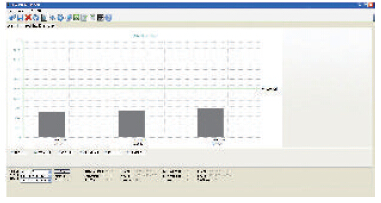

軟件生成的累計流量柱狀圖
